ΠΑΚΕΤΟ ΠΡΟΣΟΜΟΙΩΣΗΣ SIMULINK
Το SIMULINK είναι ένα γραφικό περιβάλλον μοντελοποίησης και προσομοίωσης block διαγραμμάτων και μη γραμμικών συστημάτων. Αποτελεί επέκταση του MATLAB και διαφοροποιείται από αυτό στο οτι διαθέτει ένα παραθυρικό γραφικό user interface και μπορεί να προσθέσει περεταίρω λειτουργίες στο MATLAB.
Μπαίνοντας
στο Matlab, εμφανίζεται το Matlab Command Window.

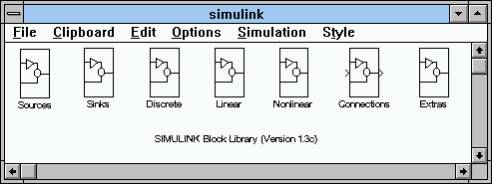

Γράφοντας simulink εμφανίζεται το εξής
παράθυρο:
παράθυρο
A
Εδώ
εμφανίζονται οι βιβλιοθήκες των στοιχείων :
Sources (=Πηγές),
Sinks (=Όργανα Ενδείξεων κ.α.), Discrete (=Διακριτά),
Linear (=Γραμμικά), Nonlinear (=Μη Γραμμικά), Connections (=Σύνδεσμοι),
Extras.Αυτό είναι το SIMULINK Block Library. Με double click σε
κάθε ένα από τα παραπάνω εμφανίζονται
καινούργια παράθυρα.
Για
παράδειγμα

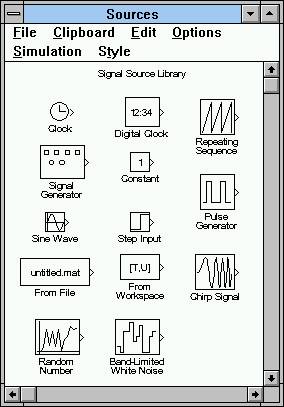

στο Sources εμφανίζεται το παρακάτω παράθυρο :
παράθυρο
B
Εδώ μπορούμε να δούμε πληροφορίες για

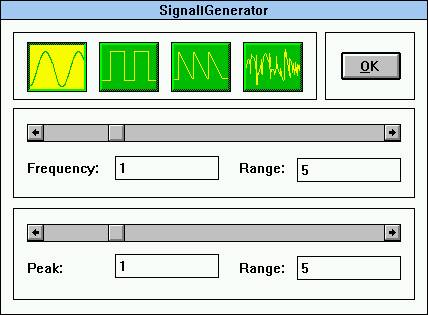

κάθε ένα εικονίδιο .Π.χ. με double click στο Signal
Generator προκύπτει το παρακάτω πλαίσιο
διαλόγου :
πλαίσιο
διαλόγου A
Αντίστοιχα στα Sinks , Discrete κ.ο.κ. υπάρχουν
άλλα εικονίδια και μπορούμε να δούμε τι
είναι το κάθε ένα.
